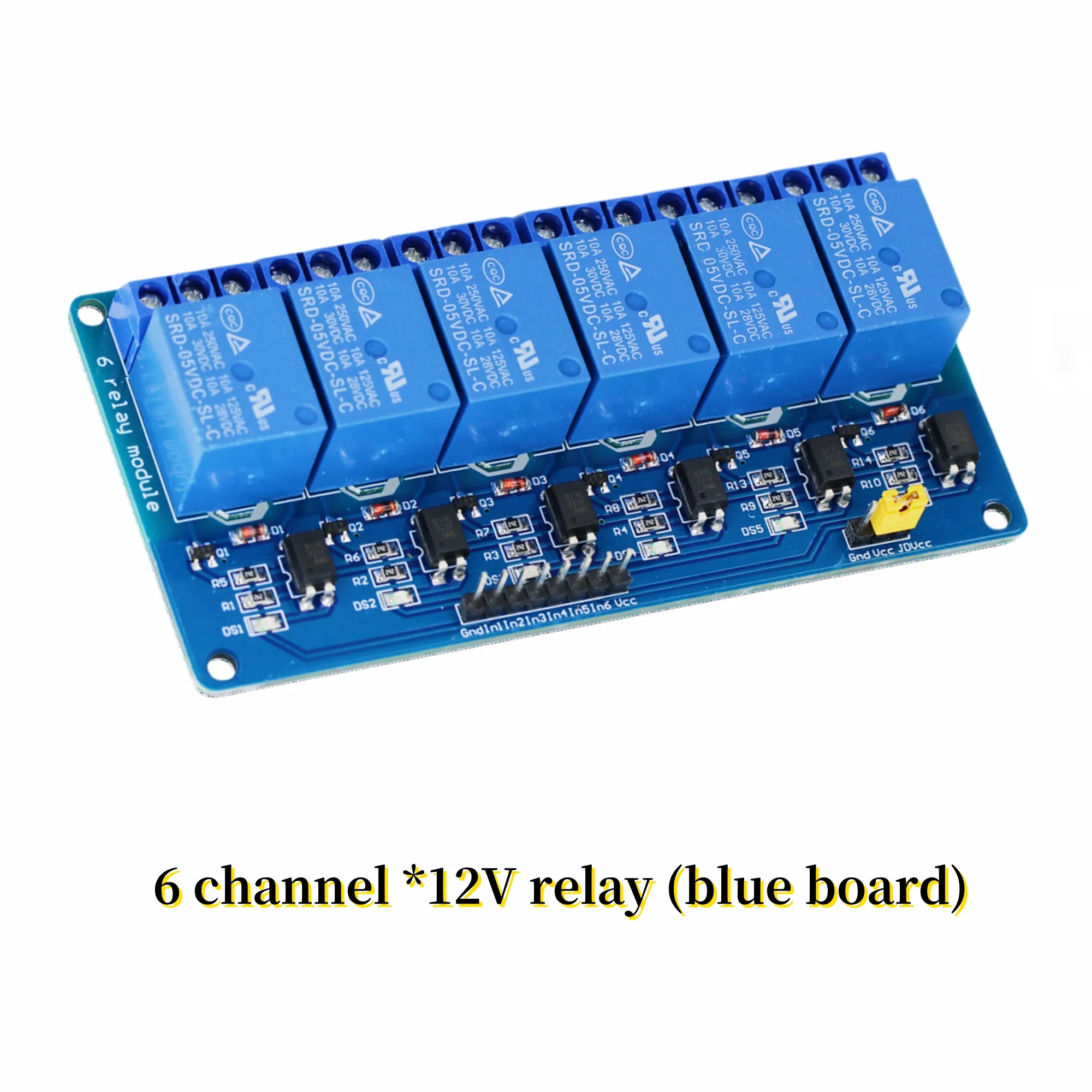

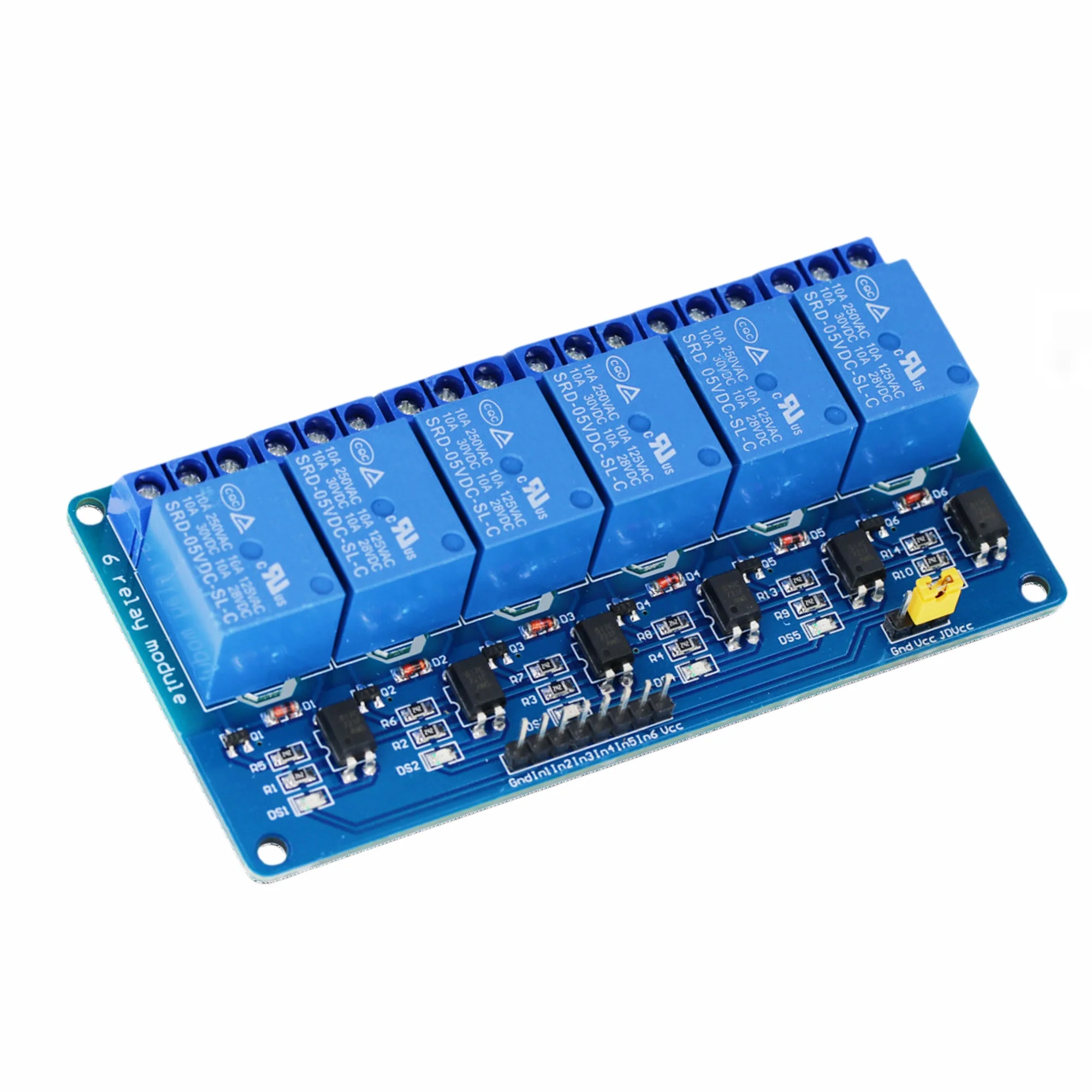

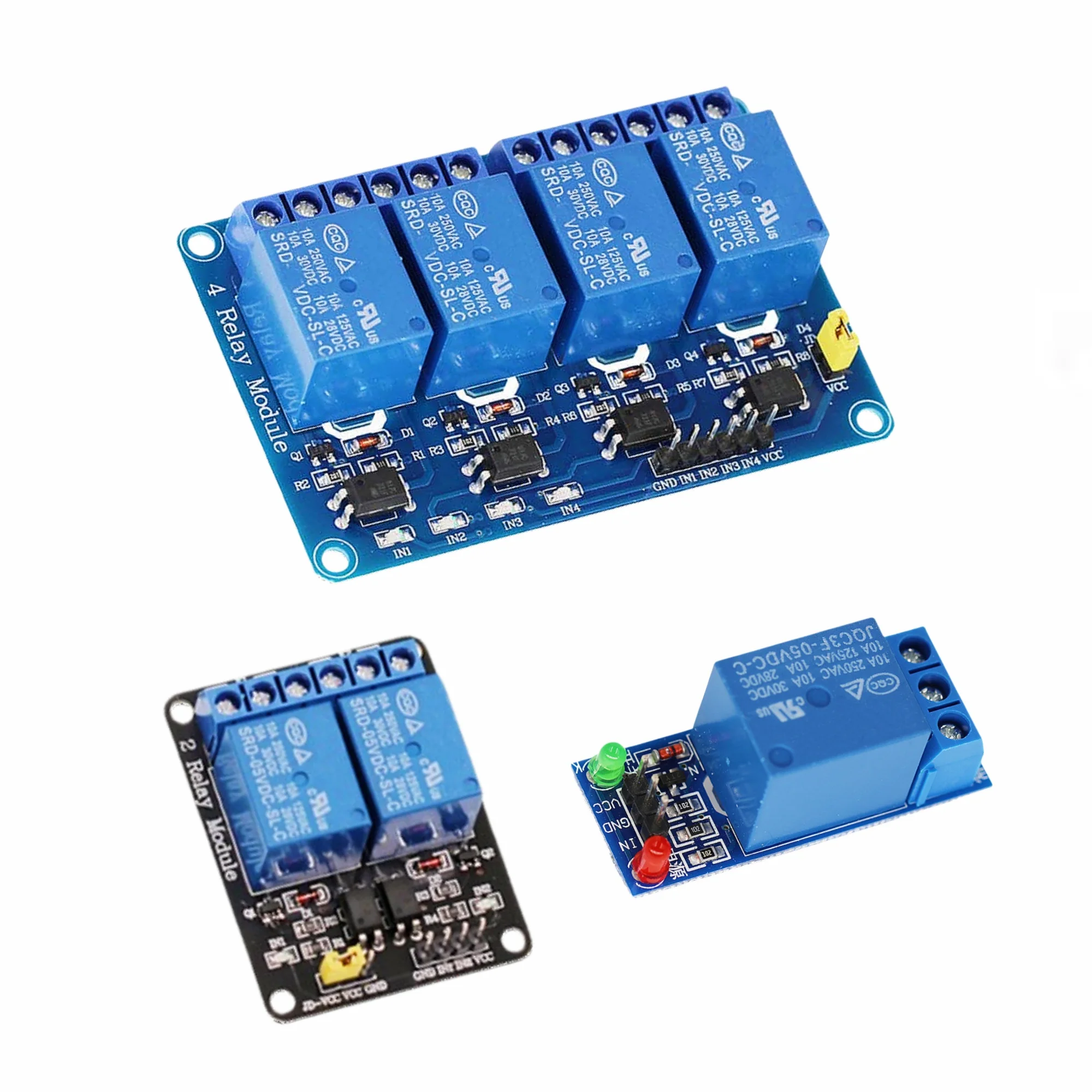

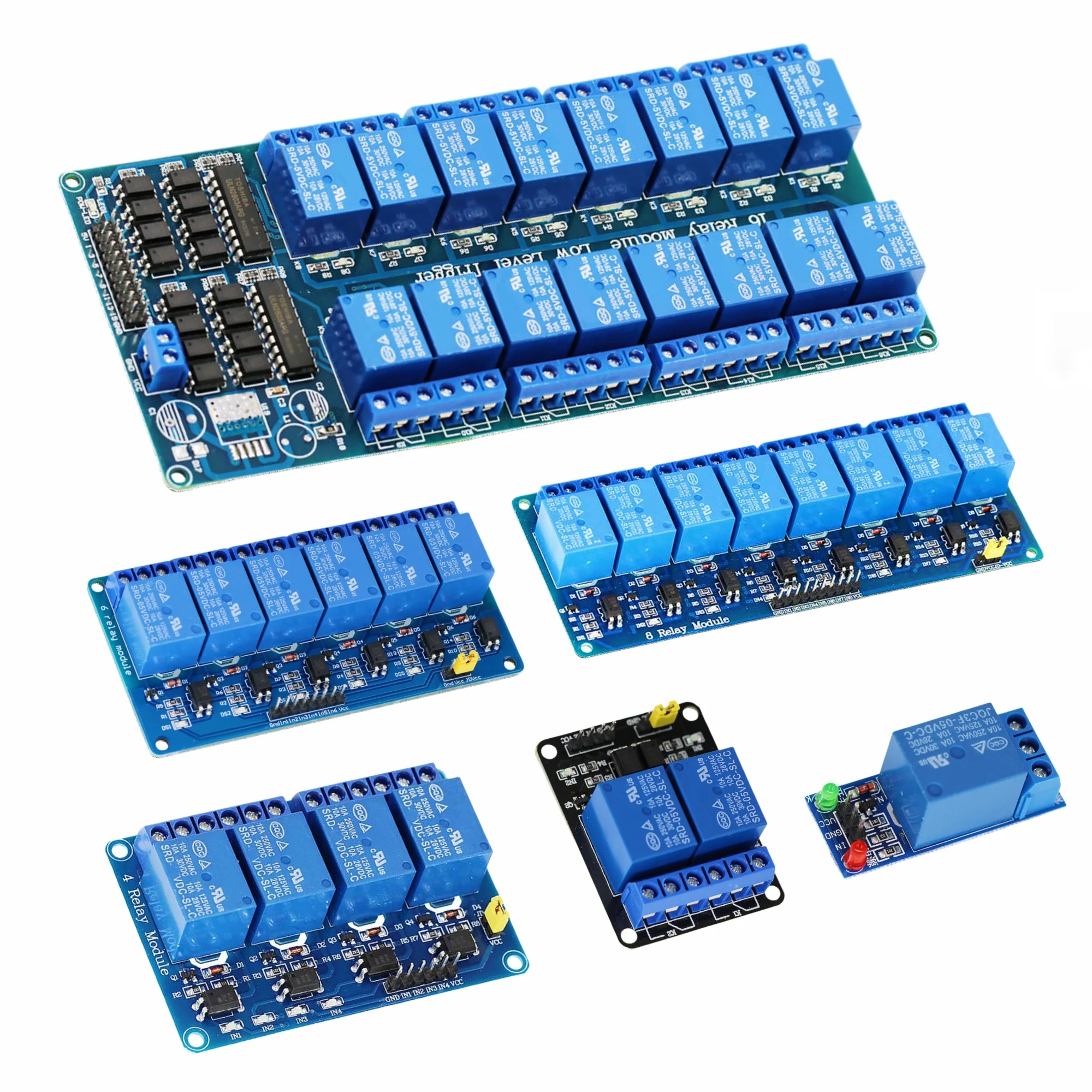

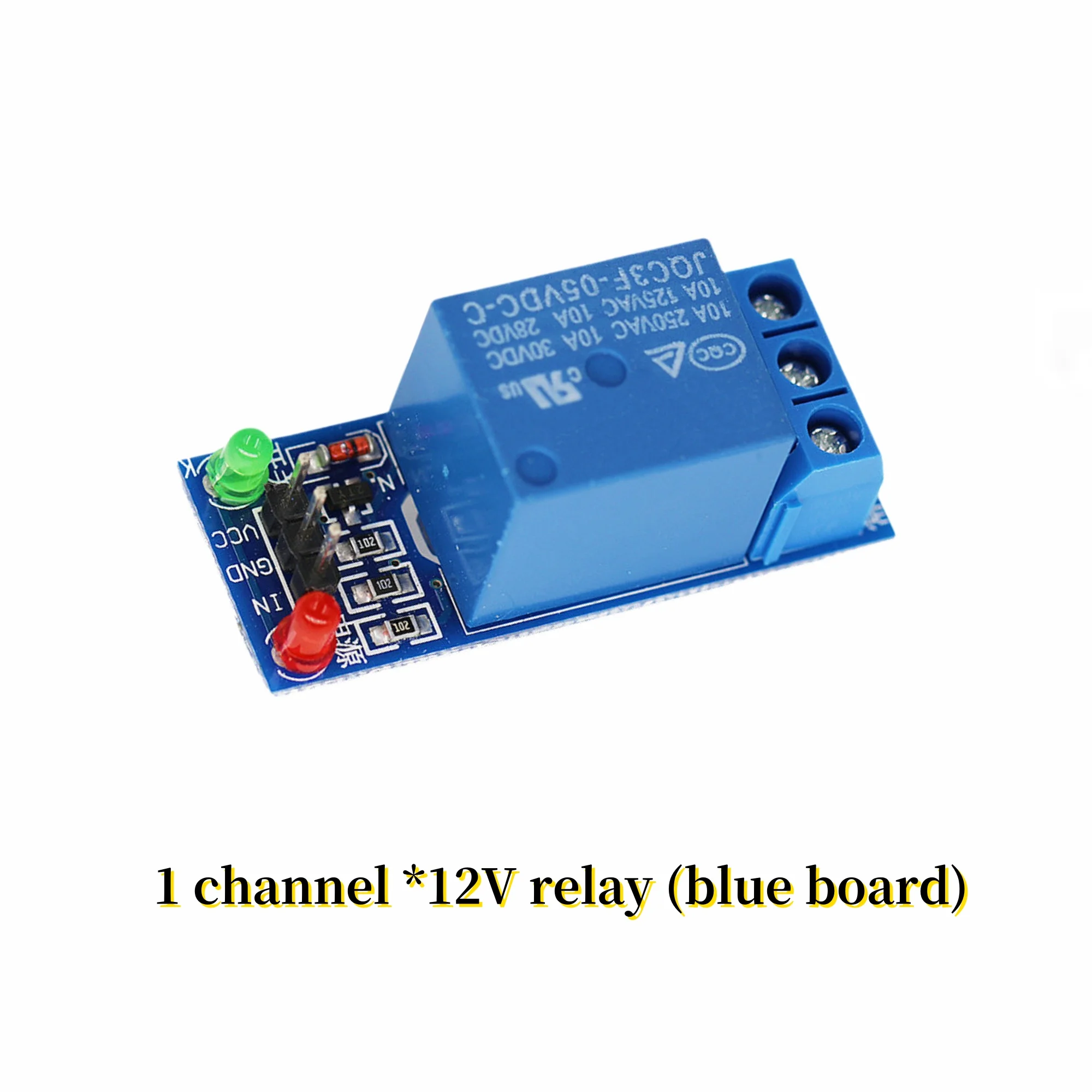

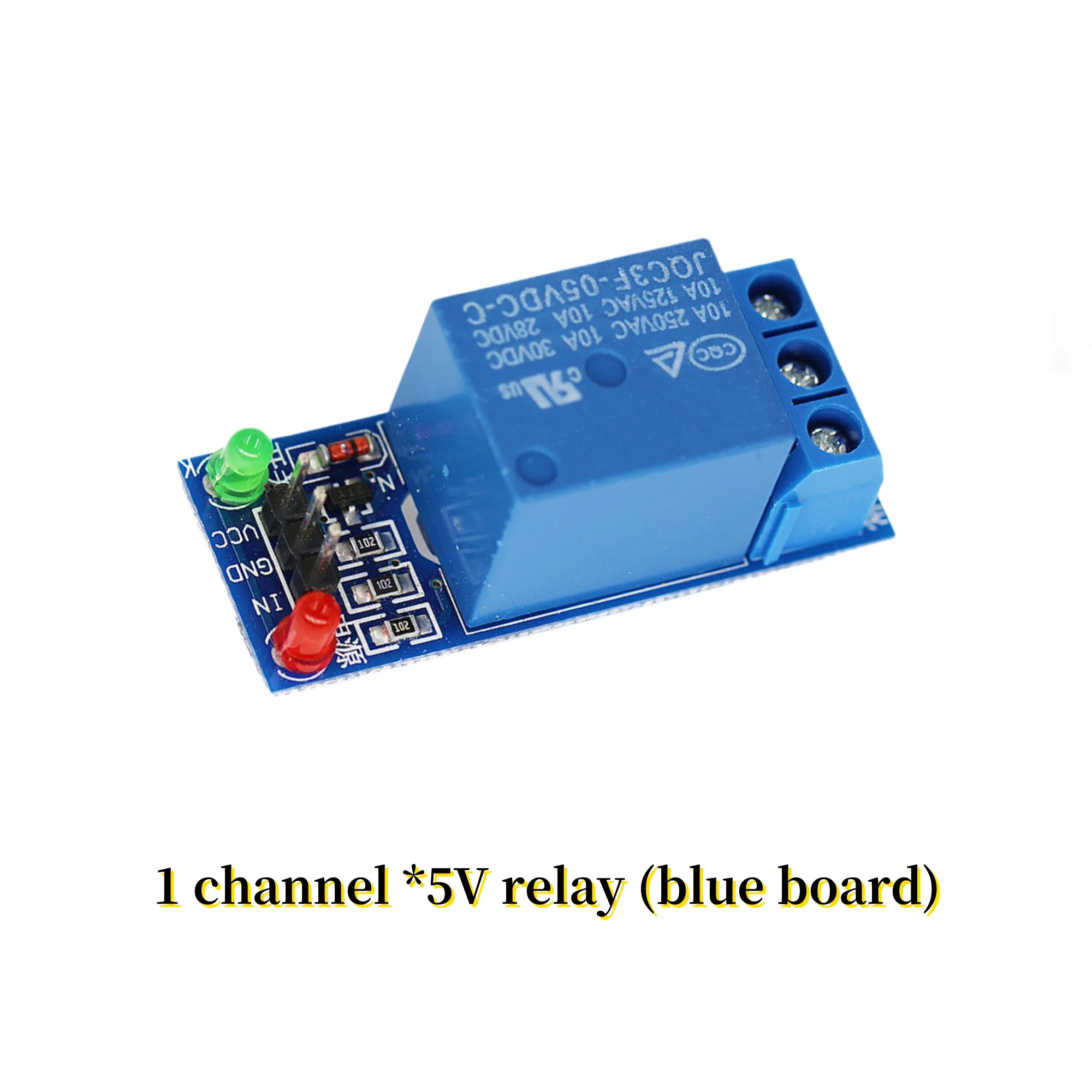

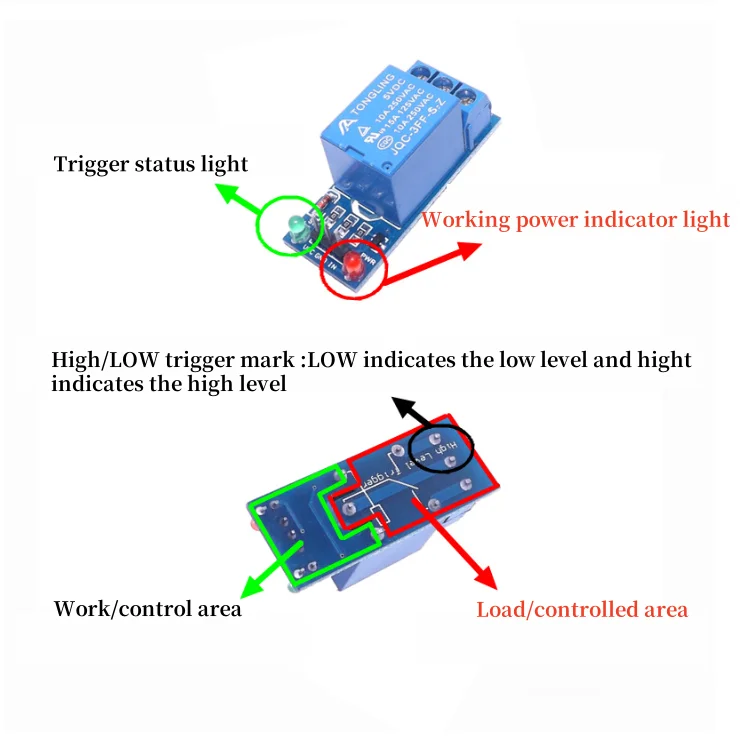

Description du produit du module relais 1 canal

1.Ce module est conforme aux normes de sécurité internationales, et la zone de contrôle et la zone de charge disposent de fentes d’isolation ;

2, utilisant des relais authentiques ;

3, avec les instructions d’alimentation et d’action du relais, la lumière est fermée, la lumière est éteinte ;

4.Lorsqu’il y a un signal à l’extrémité d’entrée du signal, l’extrémité commune et l’extrémité normalement ouverte seront allumées ;

5, peut être utilisé comme module de carte de développement de microcontrôleur, peut être utilisé comme contrôle d’appareil ménager ;

6, contrôlez le signal DC ou AC, vous pouvez contrôler une charge 220 V AC ;

7.Il existe un contact normalement ouvert et un contact normalement fermé ;

8.La borne bleue KF301 est plus pratique à connecter à la ligne de commande.

Pour la description des modes de déclenchement de haut et de bas niveau, veuillez ne pas comprendre les amis :

Le déclencheur de haut niveau fait référence au mode de déclenchement de la tension entre la borne d’entrée du signal et la terre, qui peut être comprise comme moyen de déclencher le court-circuit de la borne d’entrée du signal et la borne positive VCC ;

Le déclenchement de bas niveau fait référence au mode de déclenchement de la tension entre la borne d’entrée du signal et la terre est OV, qui peut être comprise comme un moyen de déclencher le court-circuit de la borne d’entrée du signal et la borne négative GND.

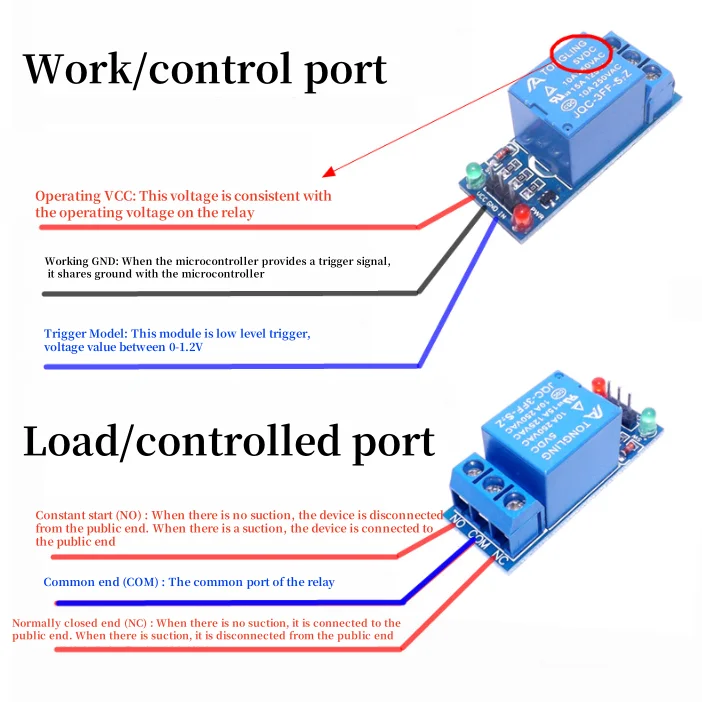

Câblage du module relais 1 voie :

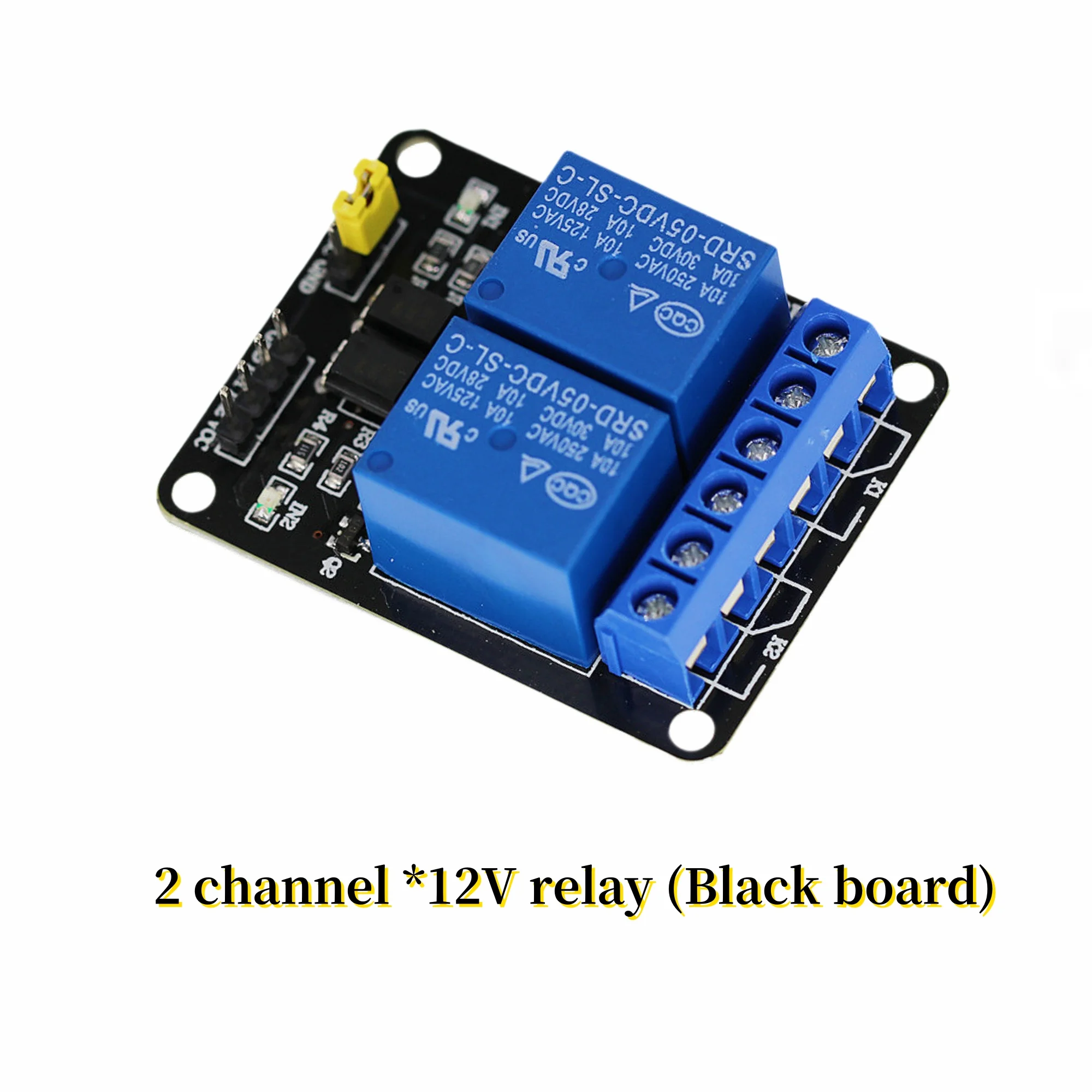

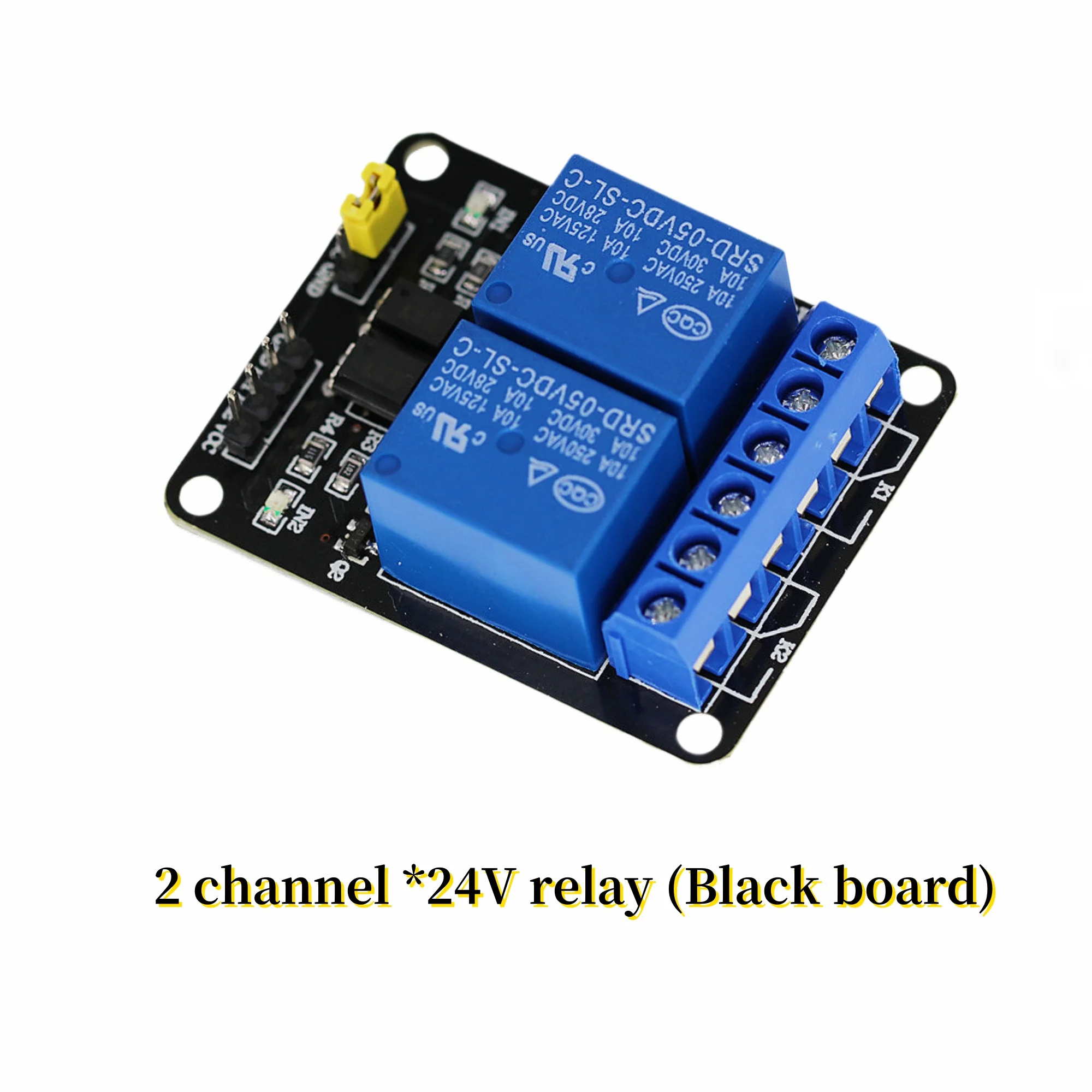

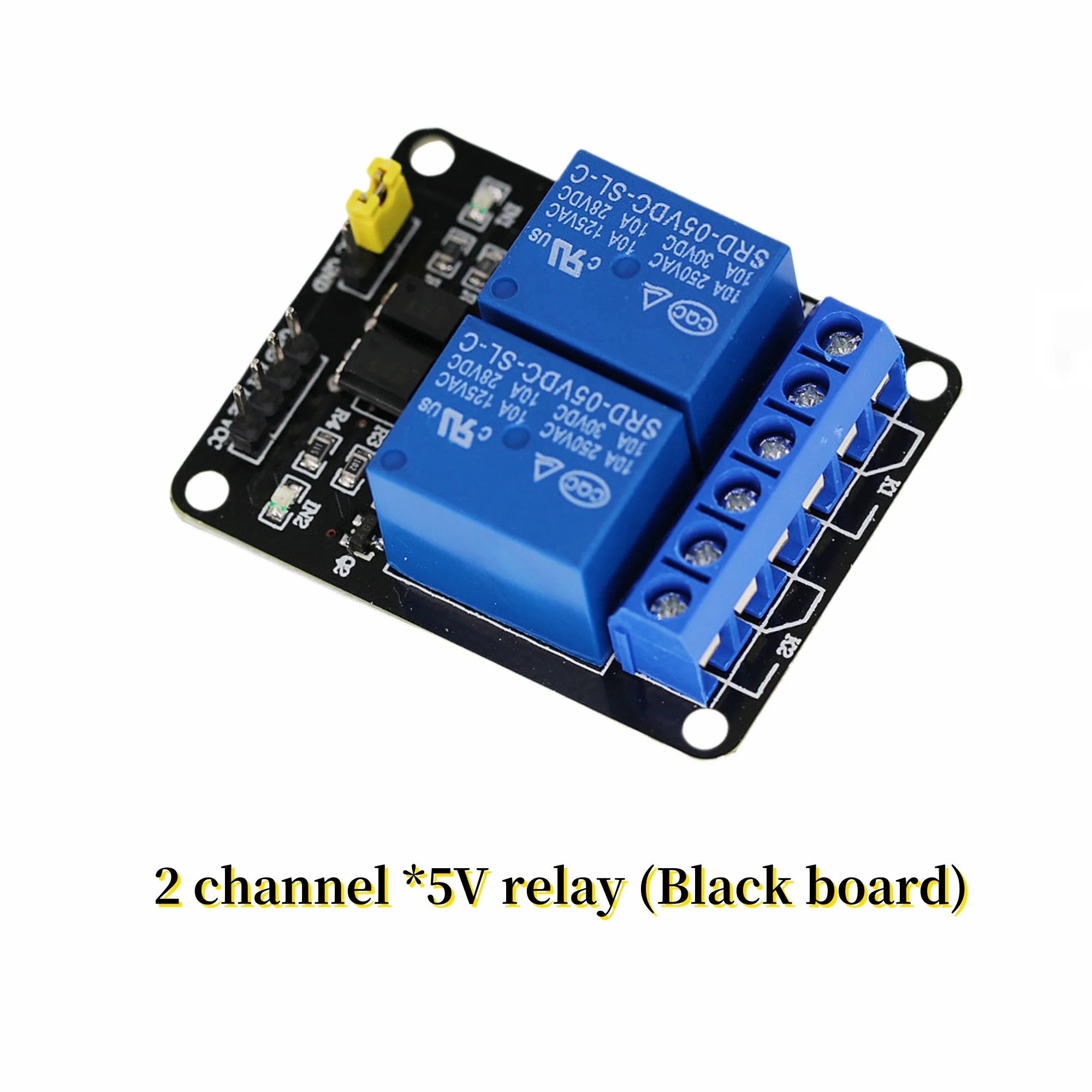

Description du produit du module relais à 2 canaux

Paramètres du module :

1.Taille : 50,5 mm (longueur) * 38,5 mm (largeur) * 18,5 (hauteur)

2.Poids : 31 g

3.Couleur du PCB : noir

4.Il y a 4 trous de vis de fixation autour de la carte, le diamètre du trou est de 3,1 mm, ce qui est pratique pour l’installation et la fixation.

5.Le relais utilise un relais Songle de haute qualité, unipolaire double jet.une extrémité commune, une extrémité normalement ouverte et une extrémité normalement fermée

6.Isolation optocoupleur, bonne anti-interférence

7.Pull-in de bas niveau, libération de haut niveau.L’indicateur d’état est allumé lorsque l’onduleur est fermé et l’indicateur d’état est éteint lorsqu’il est relâché.

8.VCC est l’alimentation du système et JD_VCC est l’alimentation du relais.Branchez le capuchon du cavalier

Paramètres électriques :

Tension d’alimentation : 5 V CC

Courant : supérieur à 100 mA

Charge : 250 V 10 A AC ou 30 V 10 A DC

Instructions de câblage :

VCC : alimentation du système positive

GND : alimentation du système négative

IN1–IN2 : port de contrôle du relais

(N’inversez pas, ce qui pourrait brûler le module et nous ne le renverrons pas.)

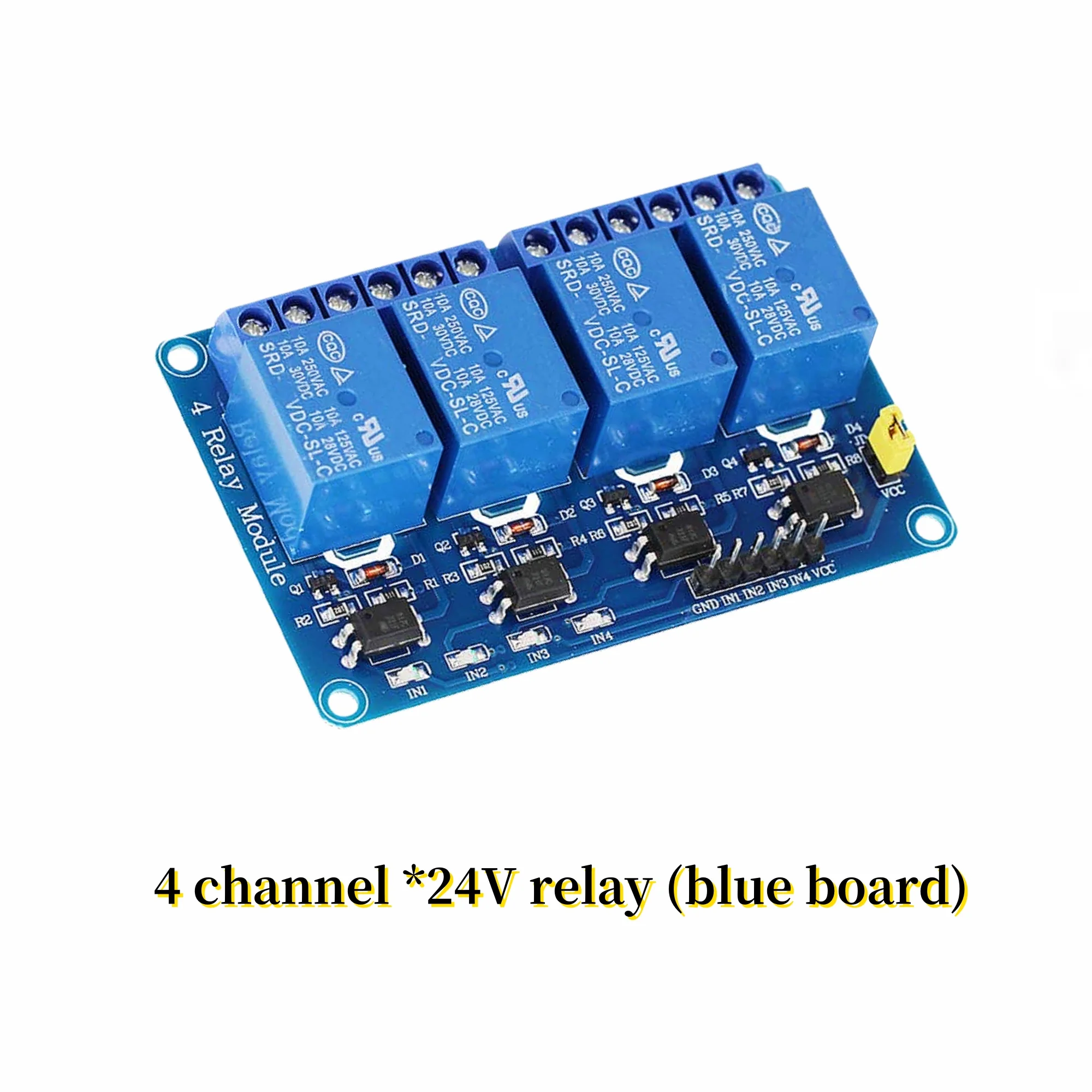

Description du produit du module relais 4 canaux 5 V

Ce module de relais est actif de 5 V faible.

Il s’agit d’une carte d’interface relais à 4 canaux, qui peut être contrôlée directement par une large gamme de microcontrôleurs tels que Arduino, AVR, PIC, ARM, PLC, etc.

Il est également capable de contrôler divers appareils et autres équipements avec un courant important.

Le contact maximum de sortie relais est AC250V 10A et DC30V 10A.

L’interface standard peut être directement connectée aux microcontrôleurs.

Les voyants rouges d’état de fonctionnement sont propices à une utilisation sûre.

Largement utilisé pour tous les contrôles MCU, secteur industriel, contrôle PLC, contrôle de maison intelligente.

Spécifications :

Tension de fonctionnement : 5 V

Canal : 4 canales

Taille de l’article : env.7,1 * 5,3 * 1,7 cm / 2,8 * 2,09 * 0,67 pouces

Poids de l’article : 57 g / 2,01 oz

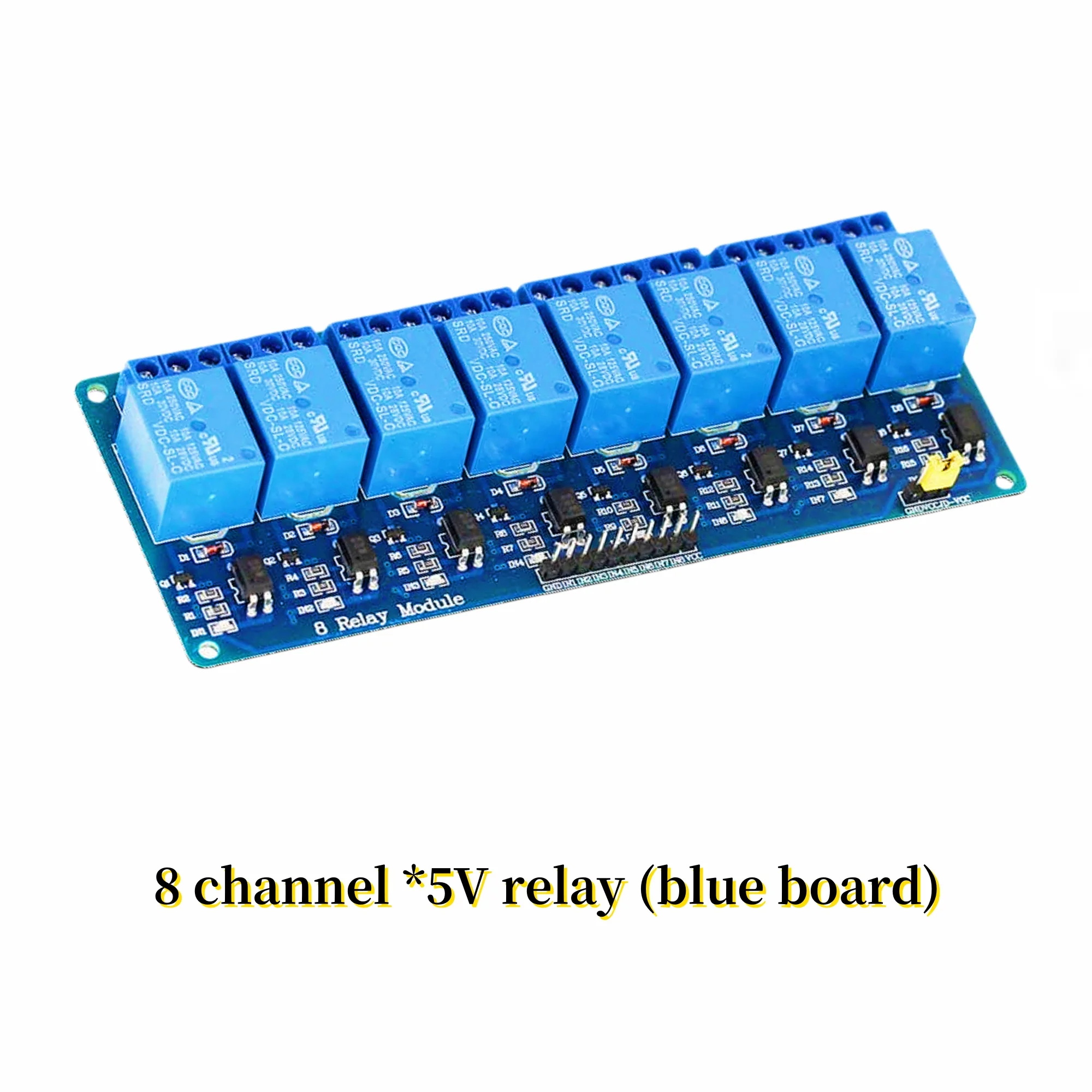

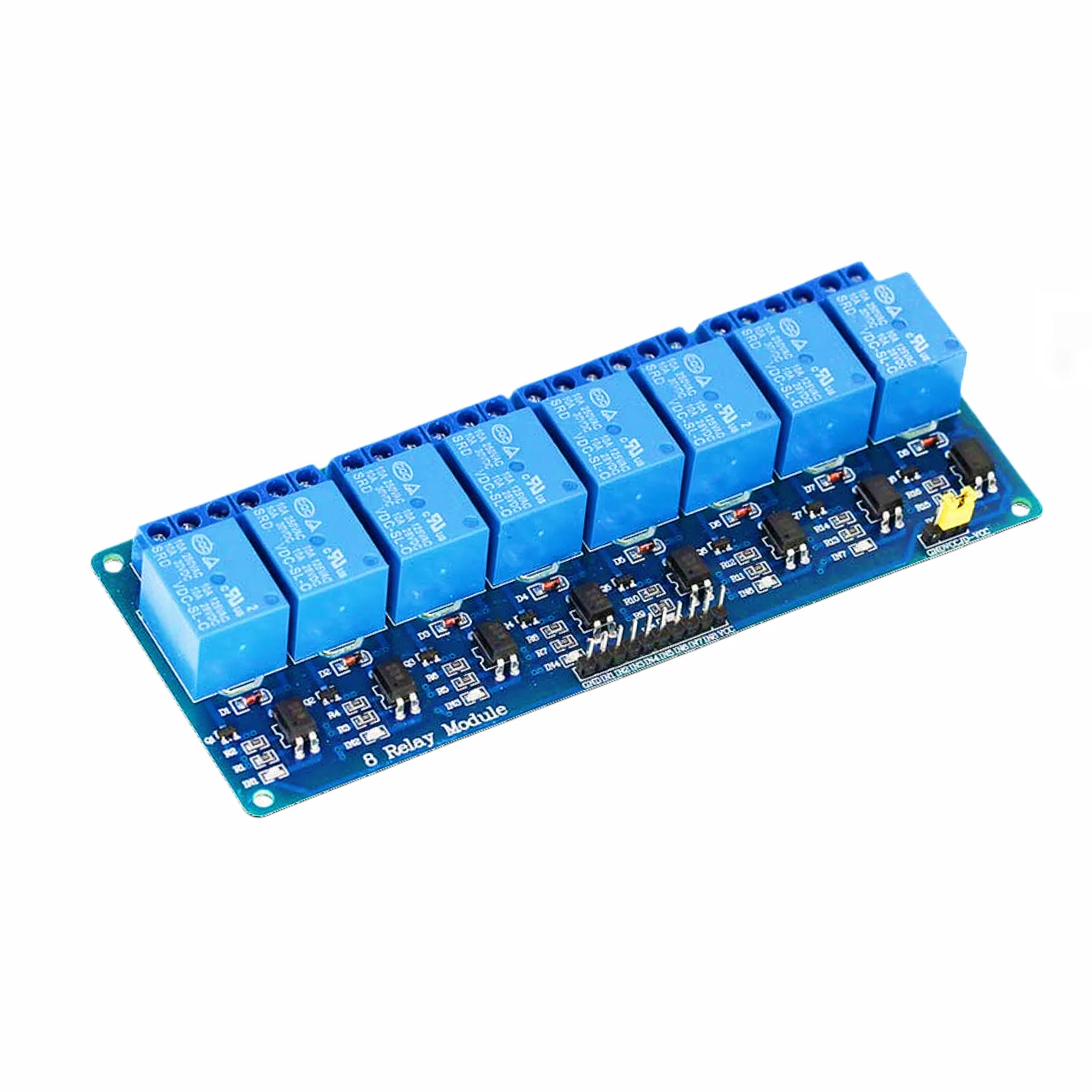

Description du produit relais à 8 canaux

【 Caractéristiques fonctionnelles 】

Adopte un relais à courant élevé, AC250V10ADC30V10A

Câblage indépendant de la partie de contact, sûr et fiable

Interface standard, peut être étendue sur une variété de cartes de développement

Un trou de vis de fixation est fourni pour une installation facile

Convient pour 51/AVR/AVR/ARM et autres plateformes

【 Les produits incluent 】

8 carte d’extension de relais

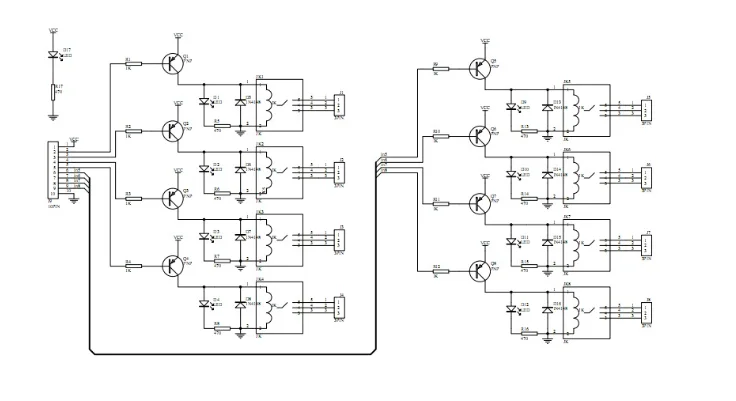

Des schémas peuvent être fournis (voir la description ci-dessous) Les schémas PCB ne sont pas fournis

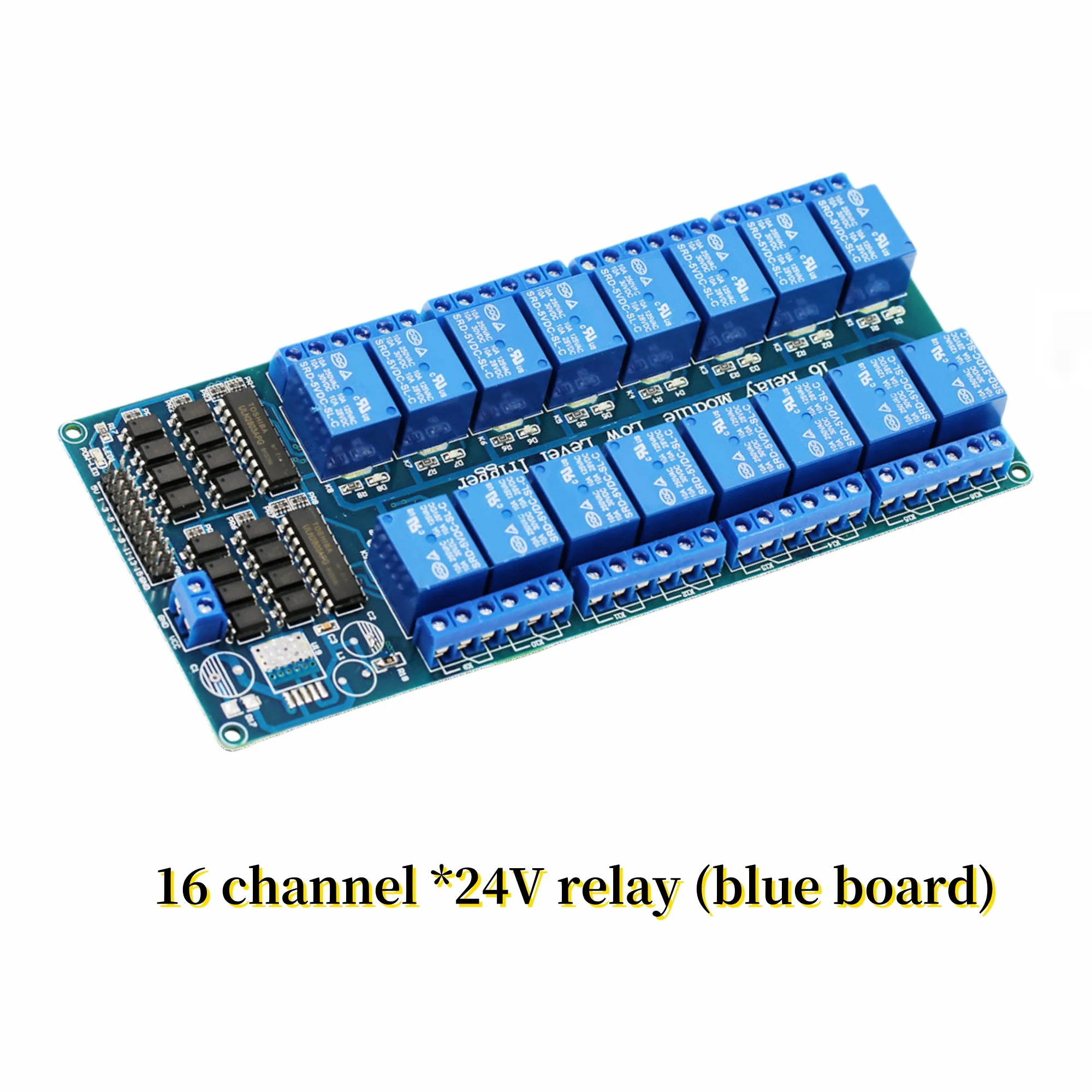

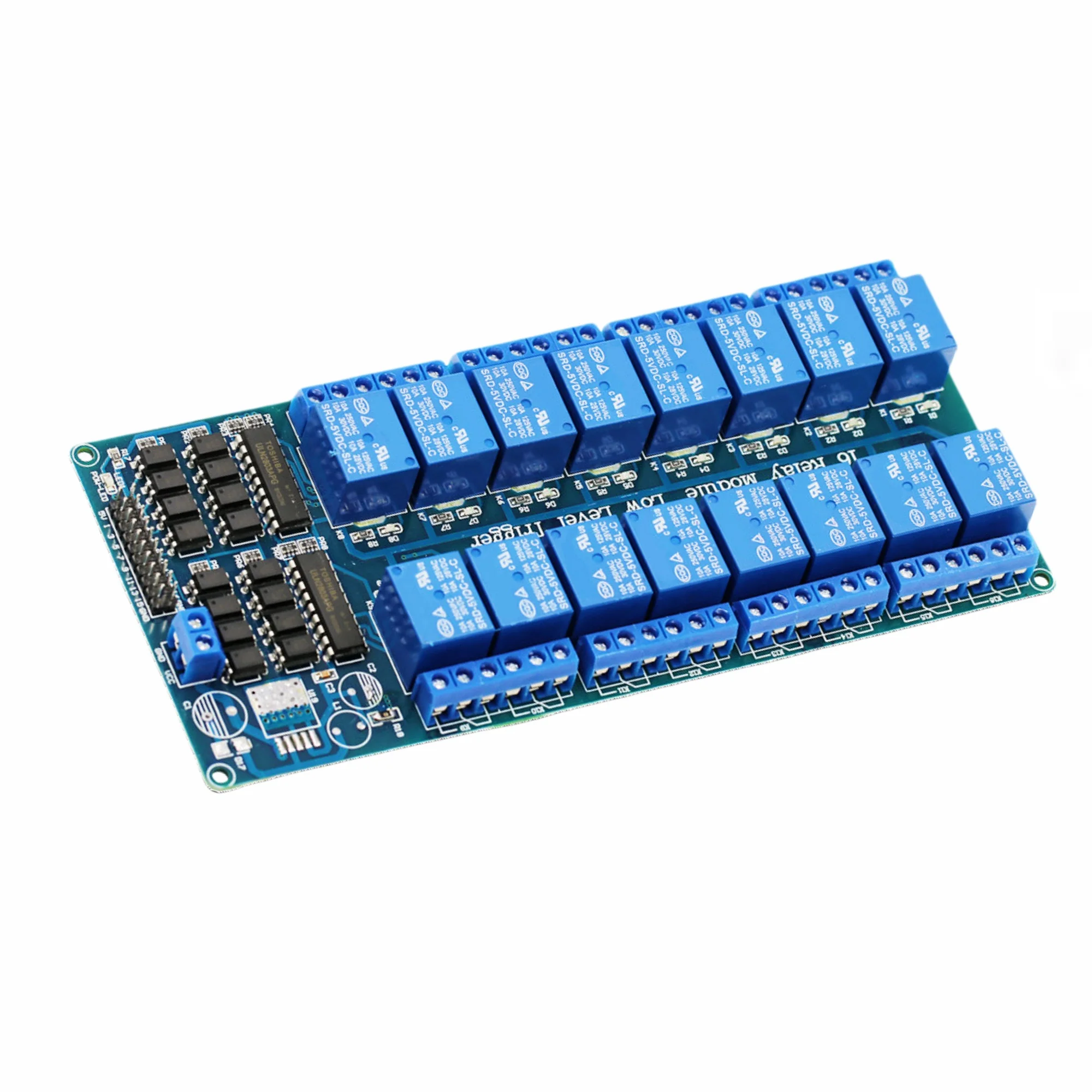

Description du produit relais 16 canaux

application :

1, capacité de contact relais 12 V 10 A 250 V, avec protection optocoupleur.Le module d’alimentation intégré ne nécessite pas d’alimentation externe.Le lecteur du port E/S est actif bas.

2, peut être utilisé comme module de carte de développement de microcontrôleur, peut être utilisé comme contrôle d’appareil ménager, peut également être utilisé comme sortie d’extension PLC.

Caractéristiques du module :

1.Plage de tension du signal de contrôle : le signal de déclenchement est de niveau bas 0-2 V ; la tension de haut niveau ne peut pas dépasser 5 V.

2, utilisation d’un optocoupleur d’isolation de qualité, forte capacité anti-interférence, performances stables ; le courant de déclenchement n’a besoin que de 3 mA.

3, 1-16 routes peuvent être activées/désactivées à volonté, ou n’importe quelle manière.

4.Forme de sortie : connectez directement une charge AC 220 V 10 A ou DC30 V 10 A.

5.Le terminal COM commun de chaque relais est indépendant, ce qui permet aux utilisateurs d’accéder facilement à différents signaux.Chaque relais possède un port normalement fermé et normalement ouvert.

6.Chaque relais dispose d’un indicateur d’action qui est allumé et éteint.

7.La conception de l’interface est conviviale et toutes les interfaces peuvent être directement connectées via le bornier, ce qui est très pratique.

8.Il y a 4 trous de boulons de fixation pour une installation facile.

9, taille de la carte PCB : 180 mm (L) * 90 mm (L) * 20 mm (H).

Paramètres électriques :

Tension d’alimentation : 5 V 12 V (CC)

Courant d’alimentation : supérieur à 200 mA

Chaque relais peut être chargé : 250 V 10 A (AC) ou 30 V 10 A (DC)

Instructions du produit :

1.L’alimentation doit répondre à la portée d’utilisation, DC 12V ;

2.L’alimentation électrique est requise selon le schéma de câblage et ne peut pas être inversée ;

3.Le produit utilise une puce abaisseur LM2596S avec une légère chaleur, ce qui est un phénomène normal.Le relais présente un phénomène de chauffage normal pendant une longue période, ce qui est un phénomène normal ;

4.La puissance de charge doit avoir une certaine marge pour la charge du relais.Il doit éviter une puissance élevée (environ 2000 W) et fonctionner pendant une longue période, ce qui aura un certain impact sur la durée de vie du produit.

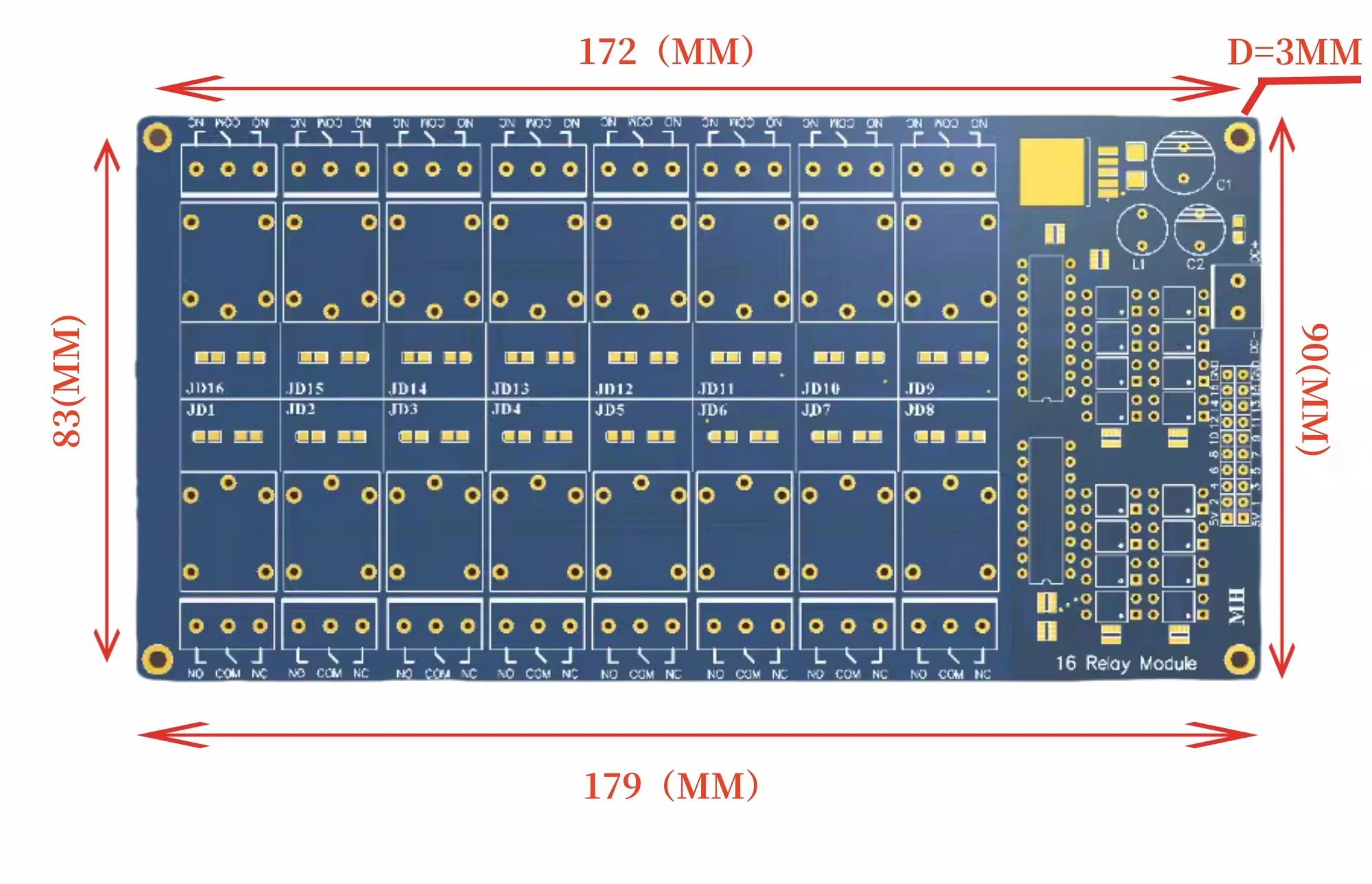

Dimensions d’installation :
